Por que o processo da máquina laminadora de tubos é importante e quais etapas determinam a qualidade do tubo?

O máquina do moinho de tubo processo é importante porque é a única sequência de produção que converte tiras de aço planas de baixo custo em tubos soldados estruturalmente confiáveis, e cada resultado de qualidade, dimensional e custo do produto acabado remonta ao quão bem essa sequência é controlada. Entre as múltiplas etapas envolvidas – desenrolamento, perfilagem, soldagem de alta frequência, escavação do cordão, dimensionamento e corte – as etapas que têm maior influência na qualidade final do tubo são a perfilagem e a soldagem de alta frequência, porque os erros introduzidos nesses dois pontos não podem ser totalmente corrigidos a jusante. Um moinho de tubos operando corretamente pode manter tolerâncias de diâmetro externo dentro de mais ou menos 0,1 mm e produzir soldas que passam 100% na inspeção por correntes parasitas em velocidades de até 120 metros por minuto; um moinho mal controlado produz desvios dimensionais, defeitos de solda e taxas de refugo que podem exceder 5 a 8% da produção. Este artigo examina por que o processo da máquina laminadora de tubos é estruturado dessa maneira e quais etapas e parâmetros específicos determinam se o tubo acabado atende às especificações.

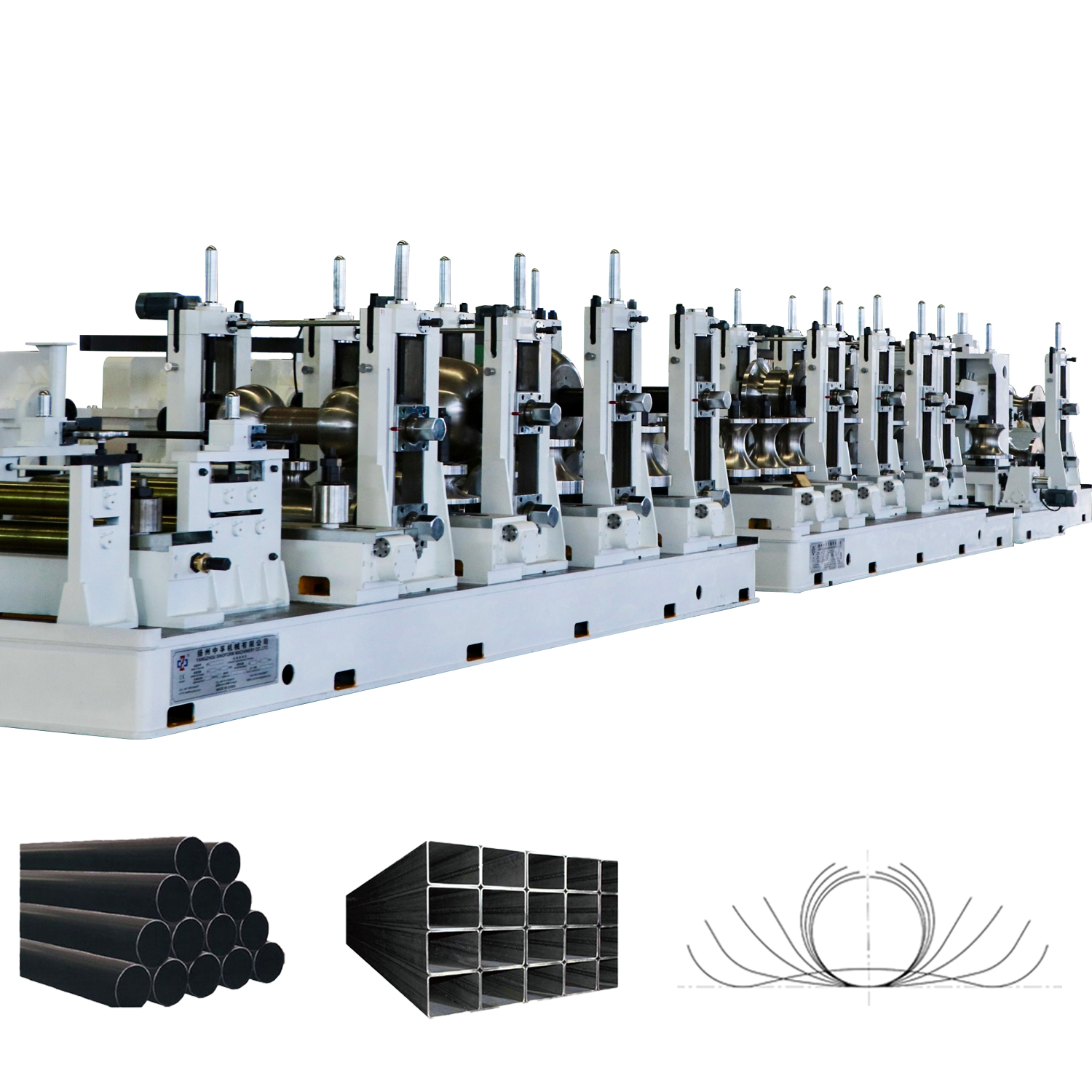

Por que o processo de fabricação de tubos é estruturado como uma linha contínua

O tube mill machine process is built as a single continuous line rather than a series of separate batch operations because welded tube production is fundamentally a forming-then-joining operation that depends on maintaining a stable, moving strip geometry through the weld point. If the strip were formed in one operation and welded in a separate operation, the formed shape would relax (springback of 2 to 5 degrees is typical for cold-formed steel) before welding, making consistent edge alignment at the weld point nearly impossible. By keeping forming, welding, sizing, and cutting in a single continuous line moving at the same speed, the strip edges arrive at the weld point in a controlled, repeatable geometry every time. This is why tube mill lines are described by their overall length — a medium-diameter mill producing 50 to 168 mm OD tube typically occupies 60 to 100 meters of factory floor, with the forming section alone spanning 15 to 25 meters across its multiple roll stands.

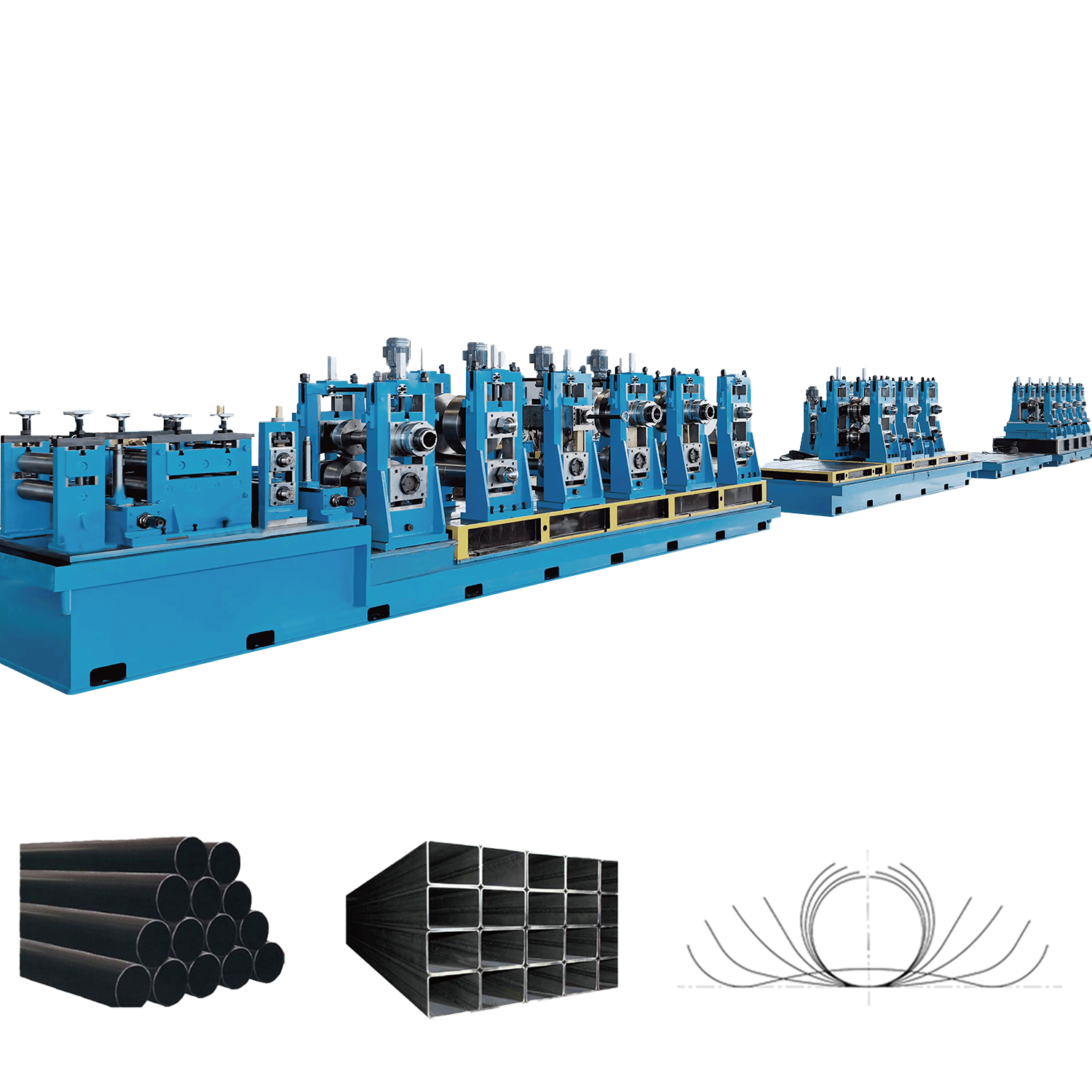

Quais etapas constituem o processo da máquina laminadora de tubos?

O tube mill machine process consists of six functional stages, each performing a distinct transformation on the material as it moves continuously through the line.

1. Desenrolamento e preparação de tiras — a bobina de aço é desenrolada, endireitada e condicionada nas bordas
2. Formação de rolo — a faixa plana é progressivamente curvada em um perfil tubular aberto
3. Soldagem de alta frequência — as bordas da costura aberta são aquecidas e forjadas juntas
4. Echarpe de contas — o excesso de rebarba de solda é removido da superfície do tubo
5. Dimensionamento e endireitamento — o tubo é levado ao diâmetro final e às tolerâncias de forma
6. Corte — o tubo contínuo é cortado no comprimento final

Cada estágio depende do resultado do anterior, atendendo às especificações. Uma tira que entra na seção de formação com variação de largura superior a 0,1 mm, por exemplo, produzirá uma folga na costura de solda que varia ao longo do comprimento do tubo, que a etapa de soldagem não pode compensar totalmente, mesmo com controle de potência em tempo real.

Por que a perfilagem é a base da qualidade do processo da fábrica de tubos

A perfilagem é mais importante do que qualquer outro estágio porque define as condições geométricas sob as quais a soldagem deve ser bem-sucedida. À medida que a tira passa por 6 a 14 passagens de rolo de formação, ela é progressivamente dobrada de plana para um cilindro quase completo, com as duas bordas convergindo em um ângulo controlado à medida que se aproximam do ponto de solda. A passagem da aleta – os 2 a 3 suportes de formação finais – define o ângulo V das bordas convergentes, normalmente de 3 a 7 graus, que é o parâmetro geométrico mais importante para a qualidade da solda. Se este ângulo for muito amplo, as bordas não aquecem uniformemente e resulta em uma solda fria; se for muito estreito, as bordas são forjadas demais e defeitos do tipo gancho (pequenas descontinuidades semelhantes a rachaduras) se formam na raiz da solda. Como o ângulo V é definido mecanicamente pela geometria das ferramentas do rolo e não pode ser ajustado em tempo real durante a produção, a qualidade da configuração da perfilagem limita diretamente a melhor qualidade de solda alcançável para toda a produção – uma passagem de aleta mal definida não pode ser corrigida ajustando a potência de soldagem.

Por que a soldagem de alta frequência determina a integridade estrutural do tubo

A soldagem de alta frequência determina a integridade estrutural porque é o único ponto no processo de fabricação de tubos onde as duas bordas da tira se unem metalurgicamente em uma única estrutura contínua. Na soldagem por indução de alta frequência (HFI), uma bobina de indução aquece as bordas convergentes a 1.250 a 1.400 graus C usando correntes de 100 a 500 kHz, e os rolos de compressão então forjam as bordas aquecidas, expelindo óxidos e impurezas para fora como flash de solda visível. A qualidade desta solda forjada depende de três fatores de interação: entrada de calor (controlada pela potência do gerador, normalmente de 50 a 1.000 kW dependendo do tamanho do tubo), o ângulo V definido durante a conformação e a distância de perturbação - a quantidade de material deslocado como rebarba, normalmente 1 a 3 vezes a espessura da parede. A perturbação insuficiente deixa inclusões de óxido presas na linha de solda, que atuam como locais de iniciação de trincas sob carga. É por isso que o teste de correntes parasitas é posicionado imediatamente após a zona de solda em praticamente todas as linhas de fabricação de tubos – é a primeira oportunidade de detectar um defeito que, uma vez formado, não pode ser reparado sem cortar e soldar novamente a seção afetada.

Qual estágio tem maior influência em cada característica de qualidade?

Diferentes características de qualidade do tubo acabado são controladas principalmente em diferentes estágios do processo. Compreender qual estágio governa qual característica ajuda a concentrar os esforços de inspeção e ajuste onde eles têm maior impacto.

Tabela 1: Qual estágio do processo da máquina laminadora de tubos controla principalmente cada característica de qualidade do tubo acabado, com tolerâncias típicas e corrigibilidade posterior.

Como o dimensionamento, a escarificação e o corte refinam o tubo acabado

Dimensionamento, escavação e corte refinam — em vez de criar fundamentalmente — as propriedades do tubo acabado, pegando o tubo formado e soldado e trazendo-o para a condição dimensional e superficial exata exigida pela especificação do produto.

Lenço de miçangas

A escavação do cordão remove a rebarba de solda elevada que se forma durante a soldagem HFW, que se projeta 0,5 a 2,5 mm acima da superfície do tubo antes da escavação. Uma ferramenta de corte com ponta de metal duro corta essa rebarba em um cavaco contínuo, deixando a costura nivelada com a superfície do tubo circundante em até 0,1 mm. Para tubos onde o acabamento da superfície interna é importante – tubo hidráulico, tubo de instrumentação – uma ferramenta de escavação interna montada em um mandril flutuante remove o cordão interno simultaneamente.

Seção de dimensionamento

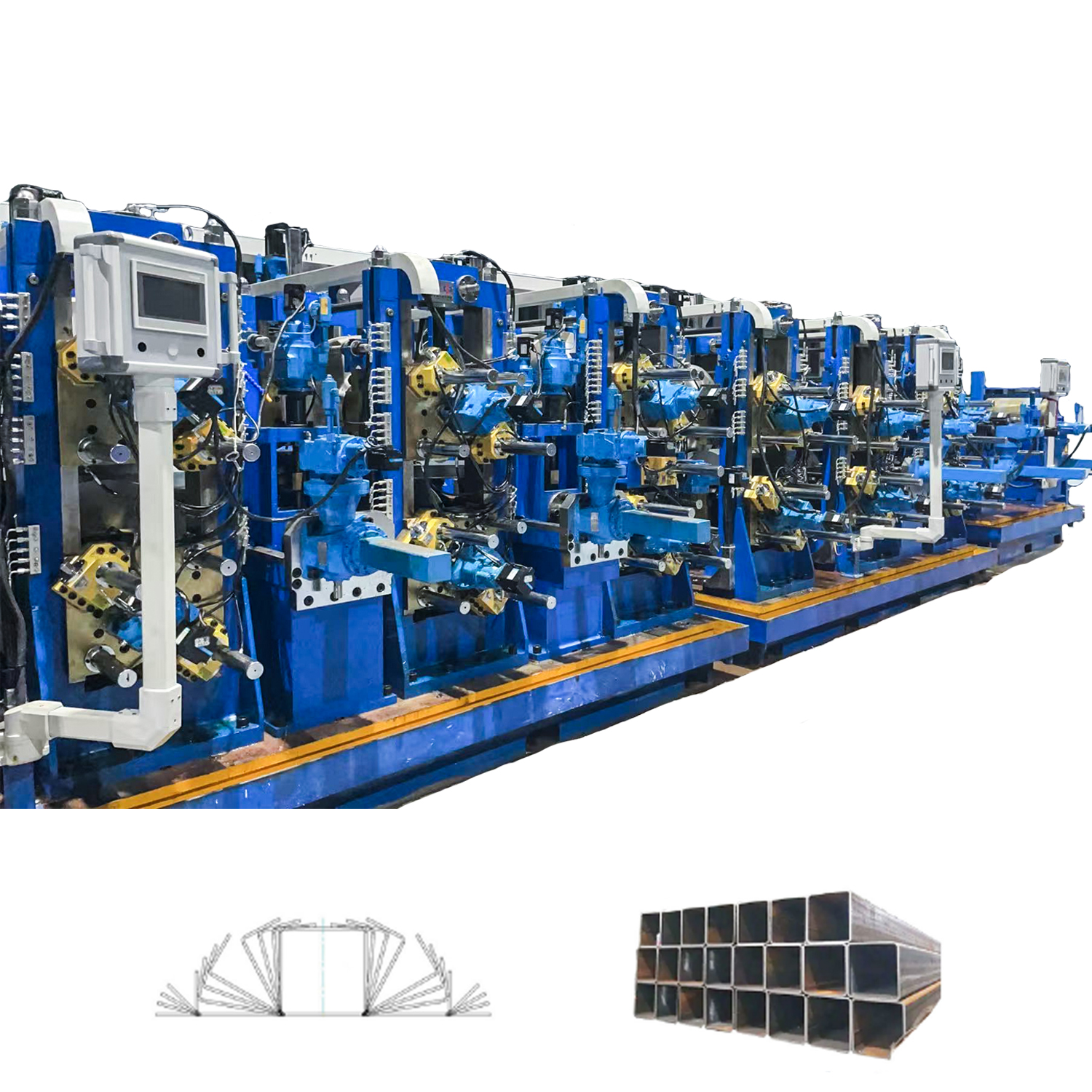

O sizing section applies a controlled reduction of 0.5 to 3% of outer diameter through 3 to 6 fully enclosed roll stands, correcting roundness and bringing the tube to final OD tolerance. For square and rectangular hollow sections, this is where the round tube is progressively shaped into its final square or rectangular profile through 4 to 8 grooved roll passes.

Corte

O Cut-off usa uma serra voadora que se desloca com o tubo em movimento para cortá-lo no comprimento certo sem parar a linha, alcançando tolerâncias de comprimento de mais ou menos 1 a 3 mm em comprimentos padrão de 6 a 12 metros. Este é o estágio final antes do tubo ser transferido para inspeção, empacotamento e expedição ou processamento secundário, como galvanização ou teste hidrostático.

Como o controle de processo em tempo real difere do ajuste manual no processo de fabricação de tubos

O controle de processo em tempo real difere do ajuste manual na velocidade e consistência de resposta – os sistemas automatizados reagem ao desvio do processo em milissegundos, enquanto o ajuste manual depende da observação do operador e do tempo de reação, que normalmente é medido em segundos a minutos.

Tabela 2: Comparação do controle de processo automatizado em tempo real versus ajuste manual do operador no processo da máquina laminadora de tubos, por função de controle e consistência alcançável.

Por que os padrões de produtos determinam como o processo de fabricação de tubos é configurado

Os padrões de produto moldam a configuração do processo do moinho de tubos porque definem as tolerâncias aceitáveis e os requisitos de teste que cada estágio deve atingir coletivamente, trabalhando retroativamente desde a especificação do produto acabado até os parâmetros do processo necessários em cada estágio. Um tubo destinado ao uso de seção oca estrutural sob EN 10219 tem sequências de rolos de formação, parâmetros de soldagem e reduções de tamanho diferentes de um tubo do mesmo diâmetro nominal destinado a tubo de pressão sob API 5L, embora ambos possam partir de material de tira semelhante. O tubo API 5L requer 100% de inspeção de solda ultrassônica e testes hidrostáticos de todos os comprimentos, o que significa que o sistema UT on-line da fábrica e a área de teste a jusante devem ser dimensionados e configurados para a taxa de produção. O tubo estrutural EN 10219, por outro lado, normalmente requer testes de correntes parasitas com testes mecânicos baseados em amostras, permitindo uma configuração de inspeção on-line mais simples. É por isso que duas fábricas de tubos que produzem produtos visualmente semelhantes podem ter configurações de processo, sistemas de controle e equipamentos de inspeção substancialmente diferentes – o padrão que o tubo acabado deve atender determina como o processo é configurado desde a preparação da tira até a inspeção final.

Perguntas frequentes sobre o processo da máquina laminadora de tubos

Por que os defeitos de solda não podem ser corrigidos após a etapa de soldagem?

Os defeitos de solda não podem ser corrigidos após o estágio de soldagem porque a solda forjada criada pela soldagem de alta frequência é uma ligação metalúrgica formada sob condições específicas de temperatura e pressão no momento em que as bordas se encontram - uma vez que o material esfriou e passou pelos rolos de compressão, essa condição térmica e mecânica exata não pode ser recriada localmente sem cortar a seção defeituosa e soldá-la novamente como uma junta separada. É por isso que o teste de corrente parasita em linha ou ultrassônico imediatamente após a soldagem é padrão: detectar um defeito segundos após sua formação permite que o moinho seja parado e a causa corrigida (potência, ângulo V ou velocidade) antes que a sucata significativa se acumule, em vez de descobrir o defeito durante a inspeção final, após metros de tubo defeituoso já terem sido produzidos.

Qual fator causa com mais frequência a sucata da fábrica de tubos?

O factor most often cited for tube mill scrap is incoming strip quality variation, particularly width tolerance and edge condition. Because strip width directly determines the seam gap geometry at the weld point, even small width variations (0.1 to 0.2 mm) accumulated over the length of a coil can cause the V-angle at the fin pass to drift out of the optimal range, producing intermittent weld defects that may not appear at every point along the tube. Mills that source strip with tighter width tolerances (plus or minus 0.05 mm rather than plus or minus 0.15 mm) typically report scrap rate reductions of 1 to 3 percentage points.

Como a velocidade do moinho afeta o processo geral da máquina laminadora de tubos?

A velocidade do moinho afeta todos os estágios simultaneamente porque toda a linha opera como um único sistema mecanicamente e eletricamente sincronizado – o aumento da velocidade requer aumentos proporcionais na potência de soldagem (para manter a mesma entrada de calor por unidade de comprimento), ajustes no fluxo de água de resfriamento (para atingir a mesma taxa de resfriamento em um tempo mais curto) e recalibração do tempo de corte flutuante. A maioria dos moinhos de tubos tem uma faixa de velocidade ideal definida para cada tamanho de produto; operar significativamente abaixo desta faixa pode, na verdade, reduzir a qualidade (devido à entrada excessiva de calor, causando o crescimento de grãos na ZTA da solda), assim como operar acima dela (devido à entrada insuficiente de calor, causando soldas frias).

O que acontece se o ferramental do rolo de passagem de aletas estiver desgastado?

As ferramentas desgastadas do rolo de passagem de aleta alteram o ângulo V e a geometria da borda apresentada ao ponto de solda, mesmo que o restante da seção de formação possa estar produzindo um corpo de tubo com formato correto. Este é um dos problemas mais difíceis de diagnosticar porque o tubo parece dimensionalmente correto, mas a qualidade da solda degrada gradualmente à medida que o desgaste da ferramenta progride – muitas vezes aparecendo primeiro como um aumento na taxa de rejeição de correntes parasitas em vez de um defeito visível. Os limites de desgaste das ferramentas de passagem de aleta são normalmente especificados em 0,05 a 0,1 mm de desvio de perfil das novas dimensões de ferramentas, e as ferramentas são inspecionadas em um cronograma fixo (geralmente a cada 200 a 500 toneladas de produção) em vez de esperar que problemas de qualidade apareçam.

Por que algumas fábricas de tubos incluem um estágio de recozimento ou normalização?

Alguns moinhos de tubos incluem um estágio de recozimento ou normalização em linha - normalmente uma bobina de aquecimento por indução posicionada após a zona de solda - porque o rápido ciclo de aquecimento e resfriamento da soldagem de alta frequência produz uma zona afetada pelo calor (HAZ) com estrutura de grãos e dureza diferentes do material da tira original. Para aplicações onde a ductilidade da zona de solda ou a resistência ao impacto são críticas (tubulação para serviço em baixa temperatura, por exemplo), a normalização da costura de solda para 880 a 950°C seguida de resfriamento controlado restaura uma estrutura de grãos mais uniforme em toda a solda e no material de base, melhorando as propriedades mecânicas da zona de solda para corresponder à especificação do material original.

Conclusão: Por que compreender as dependências dos estágios é fundamental para o sucesso da fábrica de tubos

O processo de máquina de moinho de tubo é importante porque é uma cadeia de operações dependentes em que a qualidade alcançável em qualquer fase é limitada pela qualidade entregue pelas fases anteriores. A conformação por rolo e a soldagem de alta frequência são os dois estágios que determinam mais diretamente se o tubo acabado atenderá aos seus requisitos estruturais e dimensionais, porque os erros aí introduzidos não podem ser corrigidos posteriormente - o dimensionamento, a escavação e o corte podem refinar o acabamento superficial, a circularidade e o comprimento, mas não podem reparar uma solda defeituosa ou corrigir uma sequência de conformação fundamentalmente desalinhada. Para fabricantes, engenheiros e compradores que avaliam a produção de moinhos de tubos, concentrar o esforço de inspeção e o investimento em controle de processo na qualidade de entrada da tira, na configuração do rolo de formação e no monitoramento dos parâmetros de soldagem proporciona o maior retorno em termos de redução de refugo, tolerâncias dimensionais consistentes e conformidade confiável com os padrões do produto que regem o uso final do tubo acabado.
