Especificação técnica (fotos apenas para referência)

1. Desbobinador hidráulico de lado único
Função	A função desta unidade é desmontar toda a bobina de tira de aço e fornecer a matéria-prima necessária para a máquina formadora.

Carregando Peso	Máx. 8,0 toneladas/lado
cabeças de cone	Cabeça cônica única

Tipo de estrutura de cabeça cônica	combinação de controles deslizantes, resistente e estável

Expandir tipo	Expansão hidráulica

Materiais de cabeças cônicas	Fuso: 42CrMo, forjamento, revenido geral;
	Placa de arco: têmpera geral 45#
	Controle deslizante de cunha: aço 45 # temperado
Tipo de freio	Tipo pneumático

Dispositivo de bloqueio de material	Modo manual

2 、 Cisalhamento e soldador de topo


Função	Sua função é cisalhar e alinhar a cabeça e a extremidade de duas tiras diferentes, cortar partes irregulares e soldar duas tiras entre si para que a linha possa trabalhar continuamente.

Tipo de corte	Corte hidráulico, material: Cr12MoV

Tipo de fixação	Fixação hidráulica

Tipo de soldagem	Soldagem automática TIG

3. Acumulador horizontal
3. Acumulador horizontal
Função	É usado para acumular tiras de aço suficientes para garantir que a máquina funcione continuamente
Função
Tamanho externo	OD 5,0m
Motor de alimentação	18,5 KW (motor CA com regulação de velocidade de frequência variável)
Motor de armazenamento	22 KW (motor CA com regulação de velocidade de frequência variável)
Velocidade de alimentação	MÁX200m/min
Capacidade de armazenamento	500~1000m

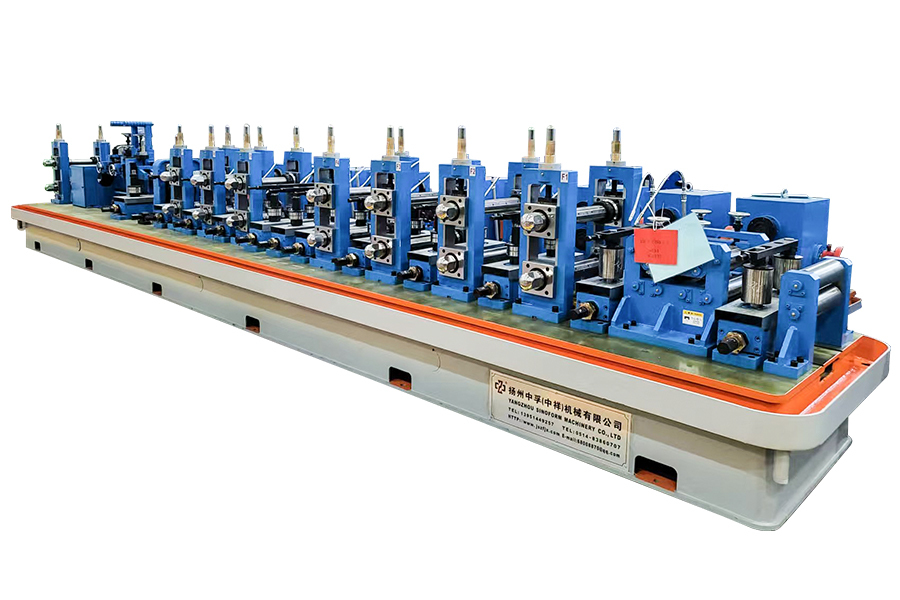

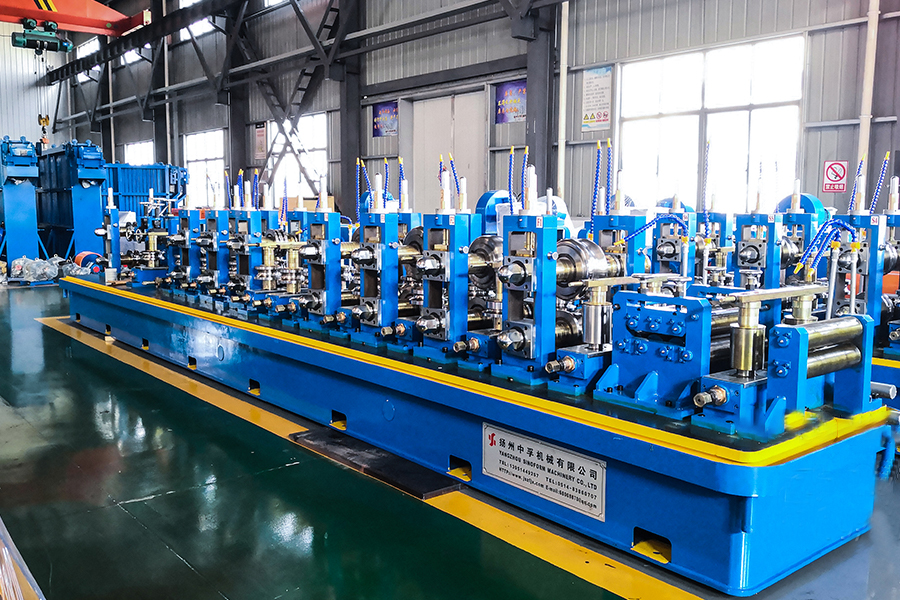

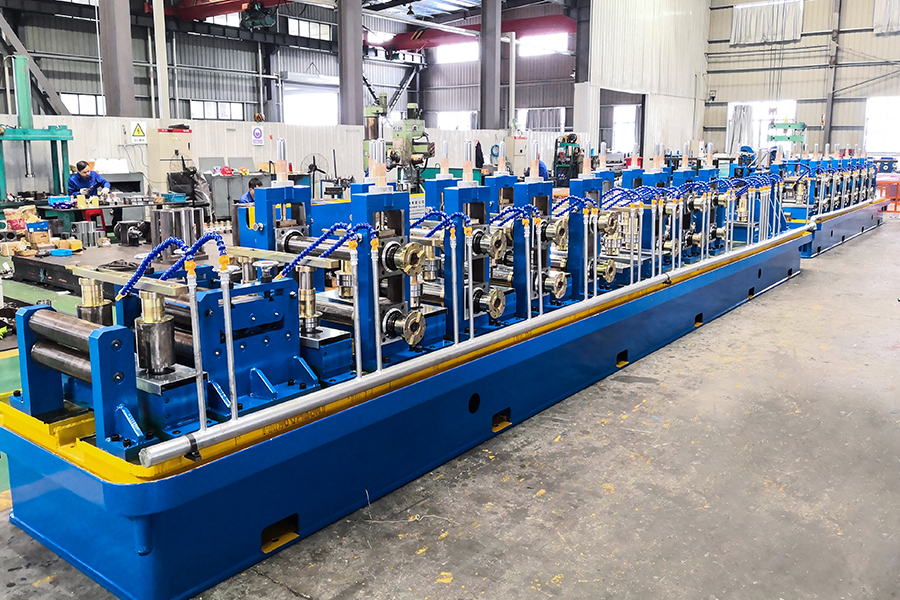

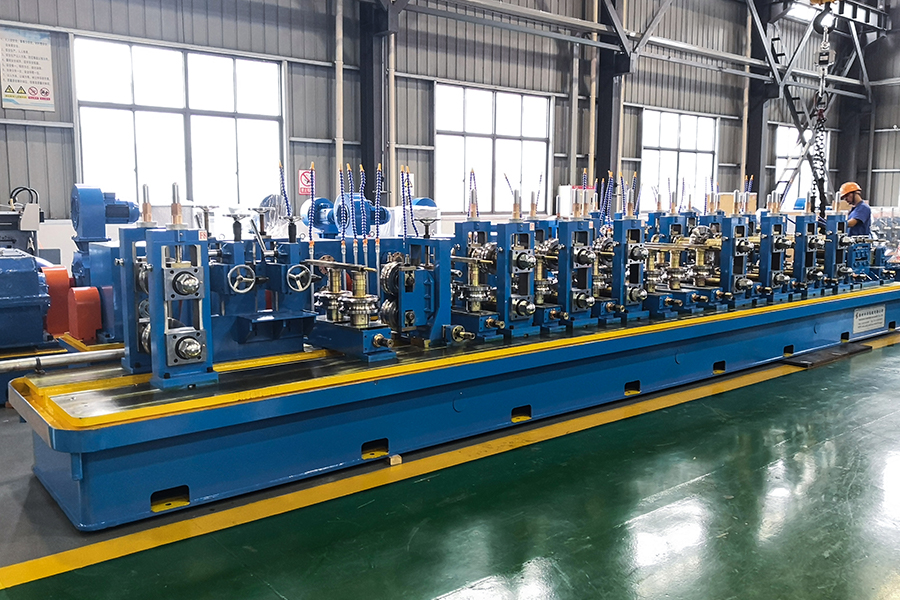

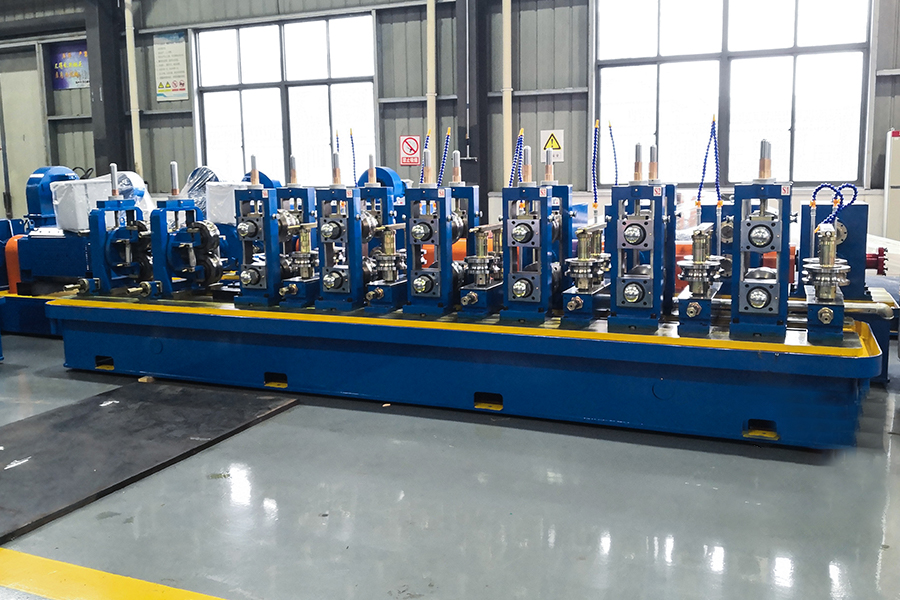

2. Conformação e dimensionamento da máquina principal (sete na frente e cinco atrás, cama dividida) Máquina principal
Arranjo da unidade:
	Formação: 2 nivelamento de rolos→V→7 nivelamento de rolos→V→1 H→1 V→2 H→2 V→3H →3V→4 H→4 V(A)→4 V(B)→4 V(C)→5 H→5 V→6H→6 V→7 H→7V

	Guia e 2 ou 3 rolos Extrusão → Raspador → Polimento→Resfriamento a Água

	Dimensionamento:1 V→1 H→2 V→2 H→3 V→3 H→4 V→4 H→5 V→5 H→6V→6 H →medição de velocidade→Endireitamento 1→Endireitamento 2→ V
1 ） Dispositivo de nivelamento
Função
	Com dispositivo de nivelamento de 7 rolos para entrar na máquina formadora de forma constante
Estrutura
	1 rolo anti-salto, 2 rolos guia vertical, 7 rolos niveladores GCr15, tratamento de têmpera superficial de alta frequência.

2 ） Máquina formadora (tipo split)

Função	Ele pode espremer gradualmente tiras de aço em tubos vazios formando rolos e enviá-los para a máquina de solda,

Tipo de formação	Formação “W”, furo tipo raio duplo

Suportes de rolo horizontal	7 arquibancadas
Suporte de rolo vertical	9 arquibancadas
Suportes de rolo horizontal

Quantidade	7 conjuntos
Estrutura
Estrutura	Estrutura do pórtico de coluna dupla, com a estrutura da extremidade operacional capaz de substituir o rolo lateral
Materiais de suportes horizontais	Peças de aço fundidas com precisão
Diâmetro do eixo horizontal	Φ90mm
Materiais do eixo horizontal	42CrMo, HB260 ~ 290 normalizado, têmpera de superfície de alta frequência HRC50 ~ 55
Materiais do eixo horizontal	Têmpera de superfície de têmpera

Suporte de rolo vertical
Quantidade	9 arquibancadas
Estrutura	Estrutura de duplo pivô, reforçada e fixada com placas de tração. O laminador é montado no eixo dos rolos através de rolamentos, facilitando a troca dos rolos.

Material de suportes verticais	O controle deslizante é do tipo slot (alta precisão, não é facilmente danificado)
Diâmetro do eixo vertical	Φ60mm
Material do eixo vertical	40Cr, HB260 ~ 290 normalizado, têmpera de superfície de alta frequência HRC50 ~ 55
	Têmpera de superfície de têmpera
Método de ajuste do rolo	O centro e a posição dos dois eixos do rolo são ajustados ajustando a luva do parafuso, e a porca de ajuste é uma porca de cobre; A altura do rolo vertical é ajustada ajustando a porca.

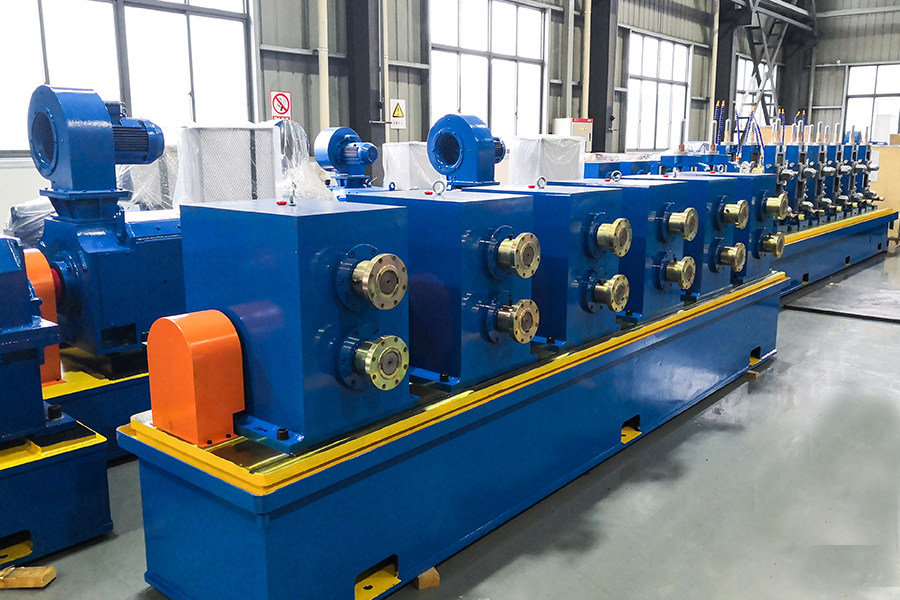

caixa de velocidades
Quantidade	7 conjuntos
Material da caixa	QT400
Tipo de transmissão	Transmissão de engrenagem cônica em espiral
Material de engrenagem cônica espiral
Material de engrenagem cônica espiral	20CrMnTi Forjamento, tratamento de têmpera da superfície do dente
Material do eixo da engrenagem	40Cr, HB260 ~ 290 normalizado, têmpera de superfície de alta frequência HRC50 ~ 55
Material do eixo da engrenagem	Têmpera de superfície de têmpera

3) seção de soldagem
① costura de solda Orientando
Função	Guie a costura de solda, ajuste o ângulo V da soldagem para garantir que a costura de solda possa ser corretamente guiada para a posição de soldagem do rolo de extrusão durante a soldagem.
Estrutura	Tipo de 2 rolos, ajustável horizontalmente e verticalmente, podendo girar em um determinado ângulo. Os ajustes horizontais e verticais são feitos por meio de hastes roscadas, enquanto os ajustes de rotação da estrutura são feitos por meio de engrenagens helicoidais.
Estrutura
material do eixo	40Cr, HB260 ~ 290 normalizado, têmpera de superfície de alta frequência HRC50 ~ 55
material do eixo	Têmpera de superfície de têmpera
② Dispositivo de compressão (dois ou três rolos tipo SQ)
Função	A costura de soldagem será fechada
Estrutura	Dois ou três rolos tipo SQ, estrutura de pivô duplo, fixação reforçada com placa de tração
material do eixo	40Cr, HB260 ~ 290 normalizado, têmpera de superfície de alta frequência HRC50 ~ 55
material do eixo	Têmpera de superfície de têmpera
③ Raspador
Função	Use uma faca raspadora para remover o cordão de soldagem externo, a costura de soldagem ficará lisa e clara.
Estrutura	2 conjuntos de raspadores; O raspador pode ser ajustado para cima, para baixo e horizontalmente e possui uma função de levantamento rápido. Um palete ou rolo é fornecido abaixo do suporte da lâmina.
④ Polimento
Função	Estabilização de tubos de aço e alisamento de rebarbas externas e peças irregulares
material do eixo	40Cr, HB260 ~ 290 normalizado, têmpera de superfície de alta frequência HRC50 ~ 55Tempering Surface quenching
4) Tanque de resfriamento
Função	adote um tipo de pulverização de tanque de água para garantir que o tubo vazio esteja resfriando o suficiente.
Função
Estrutura	Estrutura soldada tipo caixa, o tubo de água superior é feito em forma de spray para pulverizar e resfriar o tubo de aço.
Estrutura

5) Máquina de dimensionamento (6 horizontais, 6 verticais 2 conjuntos de alisamento turco)
Função
Função	A função do dispositivo quadrado de empurrar do tipo quatro rolos é deformar on-line o tubo de aço de formato preciso em um tubo de espaçamento quadrado e endireitá-lo aproximadamente para obter dimensões geométricas e planicidade ideais.
① Suporte horizontal	6 conjuntos, o mesmo que formar uma máquina
② Suporte de rolo vertical	6 conjuntos, o mesmo que formar uma máquina

3）Dispositivo de alisamento 2 conjuntos de alisamento de cabeça turco (Veja o último turco - cabeças acima)
Tipo de dispositivo de alisamento
	Turco - cabeças, giratórias em 360°
Estrutura
	2/4 - estrutura de rolo, com rolos distribuídos na mesma superfície, ajustáveis horizontal e verticalmente e capazes de girar em determinado ângulo. Os ajustes horizontais e verticais são feitos por meio de hastes roscadas, enquanto os ajustes de rotação da estrutura são feitos por meio de engrenagens helicoidais.
Diâmetro do eixo	Φ40mm
Material do eixo	40Cr, HB260 ~ 290 normalizado, têmpera de superfície de alta frequência HRC50 ~ 55
	Têmpera de superfície de têmpera

6) Dispositivo acionado principal
Caminho de carro
Caminho de carro	Motor→Redutor→Caixa de engrenagens→Eixos universais→Eixos horizontais
Modelo do motor principal, potência	160KWBaixa velocidade Motor CC ,2 conjuntos ；
Redutor	ZLY224 2 conjuntos ；
Caixa de velocidades	Parte formando ：7 conjuntos ； Dimensionando parte ：6 conjuntos

	Caixa de transmissão de engrenagem guarda-chuva em espiral, com alta capacidade de carga, alta eficiência de transmissão e longa vida útil.
	Material da engrenagem do guarda-chuva em espiral: 20CrMnTi, têmpera de superfície de têmpera。 Profundidade da camada carburizada 1,1 ~ 1,5 mm, dureza de têmpera de superfície HRC55 ~ 60。

5 、 Rolo
Rolar	Material ： Cr12 ， Dureza do tratamento térmico: HRC58-62. O corte do fio de chaveta e a usinagem CNC garantem a precisão do formato do furo e o polimento da superfície de trabalho.
rolo de extrusão	Material ： H13 ， Dureza do tratamento térmico: HRC50-53. Corte de fio de chaveta, torno CNC de perfil e polimento de superfície de trabalho.
Rolarer pad	Material ： Aço 45#.

6.1 、 Serra de corte a quente Os clientes podem escolher 6.1 ou 6.2
Estrutura	PLC, corte de lâmina de serra comum
（1） Diâmetro máximo de corte	Φ115mm(90*90)
（2） espessura máxima de corte	Δ4,5mm
（3） comprimento e precisão de corte	L=3~8m,≤±3mm
（4） tipo de unidade	Elevação e descida pneumática da serra (cabeça da serra ampliada e reforçada)
（5） tamanho da lâmina de serra	Φ700mm×Φ80mm×4,0/5,0mm
（6） motor de acionamento	Motor CA de 30 kW
（7） motor de corte	Motor CA de 37 kW
（8） Braçadeira	Braçadeira de ar

6.2 、 Serra de corte a frio
Estrutura	Controle de controlador de movimento, corte de lâmina de serra em aço rápido HSS / TCAlloy
（ 1 ）、 Diâmetro máximo de corte	Φ115mm
（ 2 ）、 espessura máxima de corte	Δ4,5mm
（ 3 ）、 comprimento de corte e precisão	L=4~8m,≤±2mm
（ 4 ）、 tipo de unidade	Servo motor/fuso de esfera/guia linear
（ 5 ）、 tamanho da lâmina de serra	Φ560mm-HSS aço rápido
（ 6 ）、 motor de condução	Servo motor Yaskawa de 15 kW
（ 7 ）、 motor de corte	Motor CA de 18,5 kW
（ 8 ） Motor de alimentação	Servo motor Yaskawa de 2,9 kW
（ 9 ）、 velocidade de corte	20-70m/min

7 、 mesa transportadora
Função
Função	A função é acelerar a separação de tubos de aço cortados em comprimentos fixos e transportá-los até a área de embalagem
Motor de transmissão	3 kW
Motor de transmissão	Motor CA com regulação de velocidade de frequência variável
Quantidade of feeding rollers	12 conjuntos
Comprimento	12 milhões

8、300KW máquina de solda de alta frequência
Introdução	Todo o equipamento é controlado por um sistema PLC para obter funções abrangentes de controle de intertravamento e diagnóstico de falhas, e o status operacional do equipamento é monitorado através de uma tela LCD

Composição	GABINETE RETIFICADOR
	GABINETE INVERSOR
	DISPOSITIVO DE REFRIGERAÇÃO
	MESA DE OPERAÇÃO
	TRANSFORMADOR
	AJUSTADOR DE VELOCIDADE CC

9 、 Máquina de pulverização de zinco (opção do cliente)
Visão geral	O arco queima em ambas as extremidades do fio como fonte de calor, fazendo com que o fio derreta. Ao mesmo tempo, o ar comprimido atomiza o fio derretido em gotículas de gás, que são então pulverizadas em alta velocidade na superfície da peça pré-tratada. Forme um revestimento completo.

Modelo de máquina	Faixa de produção	Faixa de espessura da parede	Velocidade de fresagem	Potência de alta frequência
HG90	Φ30/48~Φ115mm	δ1,5~4,5mm	20~60	300 kW
HG90	□25×25~90×90	□δ≤3,5mm	20~60	300 kW

Artigo	Parâmetro	Observações
Direção de alimentação	Entrada à esquerda ou à direita (depende do layout do processo da oficina do cliente)	De frente para o equipamento, sentido de entrada da matéria-prima

Potência total do equipamento	Aproximadamente 770KW (máquina principal 320KW de alta frequência300KW máquina auxiliar150KW)

Padrão de tensão de alimentação	380V/50Hz; Sistema trifásico de quatro fios	Armário de distribuição de baixa tensão, cabos, fornecidos pelo cliente

Área do equipamento coberta	C 55-65M×L 4,5M	De acordo com o layout do equipamento

A área da máquina de solda de alta frequência é coberta	C 6M×L 3M×A 2,8M

Abastecimento de água (reciclada)	Uma piscina de refrigeração: 30m³; Um conjunto de bombas de alta pressão. Alternativamente, o fornecedor pode fornecer ao comprador desenhos de fábrica e, com base nos desenhos, criar um plano de layout da hidrovia.	O cliente fornece piscina de água, bomba de água, sistema de encanamento e torre de resfriamento

Fornecimento de ar	Compressor de ar: um conjunto de 1,6 m³ para tubo de aço comum; se o tubo galvanizado precisar de 3,5 m³	O cliente fornece um compressor de ar, tanque de armazenamento de ar e tubulação

Equipamento de elevação	Aircrane 5~10Tons: dois conjuntos	O cliente se autofornece
Peças consumíveis normais	（1）Facas raspadoras
	（2）Lâmina de serra
	（3）Ferrita
	（4） Bobina de indução (tubo de cobre, tubo isolado)
